LION augsnes frēzes nodrošina vienmērīgu darbību un stabilitāti. Tehnika nezaudē savu efektivitāti arī sarežģītos apstākļos, apstrādājot smagu augsni.

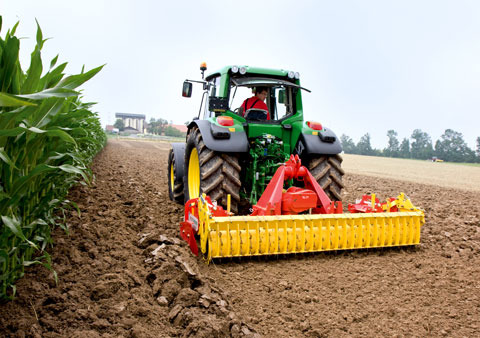

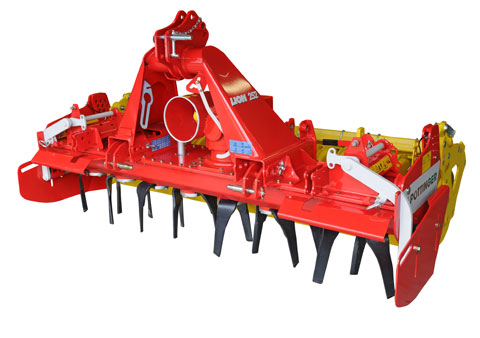

POTTINGER augsnes frēzes LION

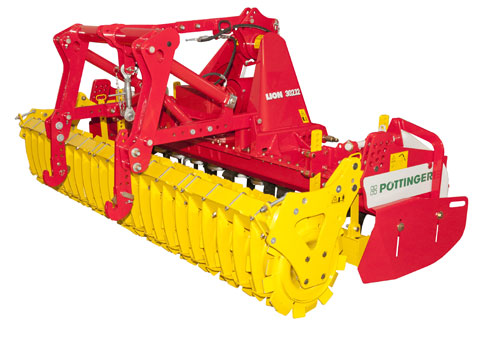

| LION 252 | LION 302 | LION 302.12 | LION 402 | |
| Darba platums | 2,5 m | 3 m | 3 m | 4 m |
| Rotoru skaits | 8 gab. | 10 gab. | 12 gab. | 14 gab. |
| Jūgvārpstas apgriezieni | 1000 apgr/min | 1000 apgr/min | 1000 apgr/min | 1000 apgr/min |
| Rotora apgriezieni | 342 apgr/min | 342 apgr/min | 342 apgr/min | 342 apgr/min |
| Zaru izmērs | 18 x 320 mm | 18 x 320 mm | 15 x 300 mm | 18 x 320 mm |
| Nepieciešamā jauda | 150 ZS | 180 ZS | 180 ZS | 200 ZS |
| Transporta platums | 2,5 m | 3 m | 3 m | 4 m |
| Svars ar cilindru veltni ø 420 mm | 1018 kg | 1215 kg | 1285 kg | - |
| Svars ar cilindru veltni Ø 540 mm | - | 1345 kg | 1415 kg | - |
| Svars ar zobveida piespiedējveltni ø 420 mm | 1165 kg | 1385 kg | 1455 kg | - |
| Svars ar zobveida piespiedējveltni ø 500 mm | 1262 kg | 1545 kg | 1615 kg | 1876 kg |
| Svars ar zobveida piespiedējveltni ø 550 mm | - | 1567 kg | 1637 kg | 1965 kg |
| Svars ar drupināšanas veltni 525 mm ø | - | 1540 kg | 1610 kg | 2030 kg |
| Svars ar gredzenu piespiedējveltni 550 mm ø | 1363 kg | 1570 kg | 1640 kg | 2000 kg |
| Svars ar zobveida piespiedējveltni ø 500 mm ar pārklājumu | 1265 kg | 1548 kg | 1618 kg | 1880 kg |
| Svars ar zobveida piespiedējveltni ø 550 mm ar pārklājumu | - | 1578 kg | 1648 kg | 1970 kg |
| Svars ar prizmas formas piespiedējveltni 500 mm ø; 12,5 cm rindu atstatums | - | 1580 kg | 1650 kg | - |
| Svars ar prizmas formas piespiedējveltni 500 mm ø; 15,0 cm rindu atstatums | - | 1550 kg | 1620 kg | - |
STANDARTA APRĪKOJUMS LION 252 / 302 / 302.12 / 402
| Sakabe | Aizmugurējā 3-punktu sakabe |
| Papildu sakabe | 3-punktu sakabe |
| Sakabes kategorija | II kat. / 2 III kat. / 2 |
| Rotora gultņi | Konusveida |
| Jūgvārpstas aizsargs | Ar ekscentra sajūgu |
| Jūgvārpstas profils | 1 3/8″ 6-iedaļu |
| Standarta aprīkojumā ietilpst | Aizmugurējā līdzināšanas sija Saliekami sānu aizslietņi |

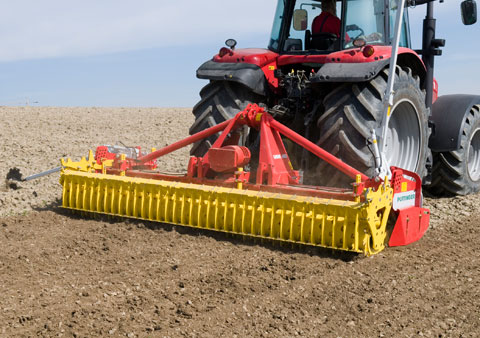

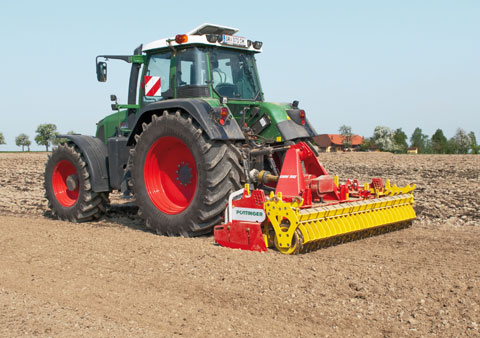

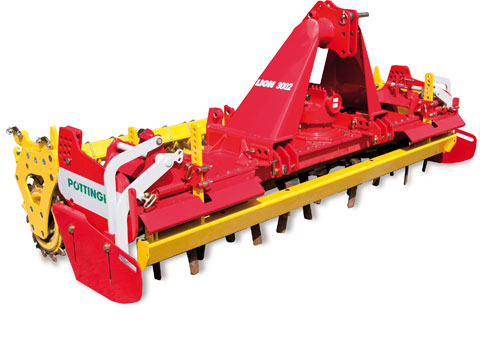

| LION 3002 | LION 4002 | |
| Darba platums | 3 m | 4 m |
| Rotori | 10 gab. | 14 gab. |
| Jūgvārpstas apgriezieni | 1000 apgr/min | 1000 apgr/min |
| Rotora apgriezieni | 342 apgr/min | 342 apgr/min |
| Zaru izmērs | 18 x 320 mm | 18 x 320 mm |
| Nepieciešamā jauda | 250 ZS | 250 ZS |
| Transporta platums | 3 m | 4 m |
| Svars ar stienīšu veltni Ø 540 mm | 1411 kg | – |
| Svars ar robaino piespiedējveltni ø 500 mm | 1611 kg | 2016 kg |
| Svars ar robaino piespiedējveltni ø 550 mm | 1633 kg | 2105 kg |
| Svars ar drupināšanas piespiedējveltni 525 mm ø | 1606 kg | 2170 kg |
| Svars ar gredzenu piespiedējveltni 550 mm ø | 1636 kg | 2140 kg |
| Svars ar robaino piespiedējveltni ø 500 mm ar pārklājumu | 1614 kg | 2020 kg |
| Svars ar robaino piespiedējveltni ø 550 mm ar pārklājumu | 1644 kg | 2110 kg |
| Svars ar prizmas formas piespiedējveltni 500 mm ø; 12,5 cm rindu atstatums | 1646 kg | – |
| Svars ar prizmas formas piespiedējveltni 500 mm ø; 15,0 cm rindu atstatums | 1616 kg | – |

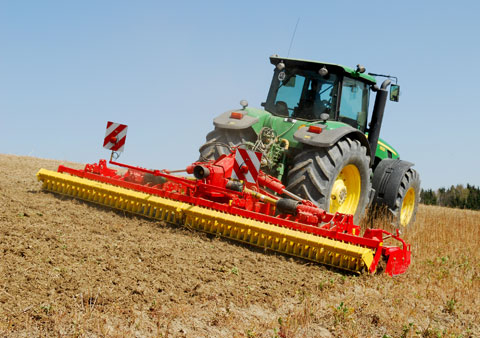

| LION 5000 | LION 6000 | |
| Darba platums | 5 m | 6 m |
| Rotori | 16 gab. | 20 gab. |
| Jūgvārpstas apgriezieni | 1000 apgr/min | 1000 apgr/min |
| Rotora apgriezieni | 342 apgr/min | 342 apgr/min |
| Zaru izmērs | 18 x 320 mm | 18 x 320 mm |
| Nepieciešamā jauda | 270 ZS | 270 ZS |
| Transporta platums | 2,7 m | 2,7 m |
| Svars ar robaino piespiedējveltni ø 500 mm | 2874 kg | 3187 kg |
| Svars ar robaino piespiedējveltni ø 550 mm | – | 3323 kg |
| Svars ar gredzenu piespiedējveltni 550 mm ø | – | 3367 kg |
| Svars ar robaino piespiedējveltni ø 500 mm ar pārklājumu | – | 3193 kg |
STANDARTA APRĪKOJUMS LION 3002 / 4002
| Sakabe | Aizmugurējā 3-punktu sakabe |
| Papildu sakabe | 3-punktu sakabe |
| Sakabes kategorija | II kat. / 2 III kat. / 3 |
| Rotora elements | Konusveida gultņi |
| Jūgvārpstas aizsargs | Ar izcilņsajūgu |
| Jūgvārpstas profils | 1 3/8″ 6-iedaļu |
| Standarta aprīkojumā ietilpst | Aizmugurējā līdzināšanas plātne Sānu plātnes ar atsperu amortizāciju Saliekamas sānu plātnes |
STANDARTA APRĪKOJUMS LION 5000 / 6000
| Sakabe | Aizmugurējā 3-punktu sakabe |
| Papildu sakabe | 3-punktu sakabe |
| Sakabes kategorija | III kat. / 3 |
| Rotora elements | Konusveida gultņi |
| Jūgvārpstas aizsargs | Ar izcilņsajūgu |
| Jūgvārpstas profils | 1 3/8″ 6-iedaļu |
| Hidrosavienojums | 1 x divpusējais |
| Standarta aprīkojumā ietilpst | Aizmugurējā līdzināšanas plātne Saliekamas sānu plātnes |
ZOBRATU KORPUSS UN FIKSATORI
- Izturīgais zobratu korpuss nodrošina izcilu stabilitāti. Lielie zobrati, 1,97 vai 2,36” / 50 vai 60 mm biezā rotora vārpsta ar lielas noslodzes konusveida lodīšu gultņiem un platais atstatums nodrošina ilgu kalpošanas laiku.
- Zobratu korpuss ir taisīts no viena gabala. Metinātais uzstūris nodrošina maksimālo stabilitāti. Gultņu korpusi tiek iemetināti korpusā ar centrālo uzstūri pirms CNC mašīnu cehā tiek turpināta apstrāde. Šī secība nodrošina precīzu asu atstatumu starp katru rotoru. Tas nodrošina vienmērīgu darbību un izturību.
- Kaltās, pilna garuma zaru pamatnes ir iebūvētas korpusā. Tas nodrošina vislabāko aizsardzību pret aptīšanos, jo zari aizvada zemi prom no zobratu korpusa. Tādā veidā akmeņi nevar iesprūst starp rotoriem.
- Gultņi un zobrati tiek eļļoti. Zobrati ir taisīti no rūdīta tērauda. Apakšējais gultnis atrodas cinka gultņa korpusā, kas balsta gultni un samazina nodilumu.
- Īpaši drošās rotora blīves neļauj noplūst smērvielai, kā arī neļauj sistēmā iekļūt zemei.
STABILITĀTE, IZTURĪBA, VIENMĒRĪGA DARBĪBA
- Zobratu korpuss ar biezajām sienām ir taisīts no augstākās kvalitātes tērauda, kas ir īpaši noturīgs pret berzi.
- Konusveida mala – zeme plūst bez jebkādas aizķeršanās, neveidojot vagas.
- Virs gultņiem atrodas liela izmēra zobrati. Pagarināti iekšējie skriemeļi drošai piestiprināšanai pie rotora vārpstas.
- Gultņa korpuss sametināts ar centrālo režģi un zobrata nodalījuma pamatni. Precīzs ass atstatums starp katru rotoru.
- Izturīgi konusveida veltņi kaltos viengabala nodalījumos.
- Apakšējie gultņi atrodas tuvu zaru pamatnei.
- Atstatums starp augšējiem un apakšējiem gultņiem ir pēc iespējas lielāks, lai samazinātos to noslogojums.
- Zaru pamatnes ir savienotas ar zobrata nodalījumu. Tādā veidā tur nevar iekļūt akmeņi.
- LION 102. sērijas modelis ar 1,97” / 50 mm rotora vārpstu.
- LION 1002. sērijas modelis ar 2,36” / 60 mm rotora vārpstu.
- Izturīgas rotora vārpstas ar lielu gultņu atstatumu.
- Gultņi un zobrati ir iegremdēti daļēji šķidrā smērvielā.
- Pretnoplūdes blīve.
- Zaru biezums – 0,71” / 18 mm.

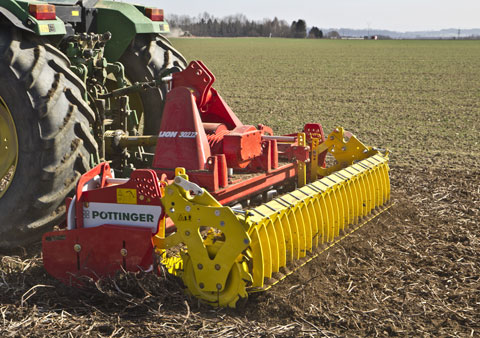

- LION 302.12 modelis ar 0,59” / 15 mm bieziem zariem.
- Quick-fix zari pieejami atsevišķi
VELTŅU VEIDI
- Stienīšu veltnis
Vislabākais veltnis sausas, nelīpošas augsnes apstrādei. Veltnim ir astoņas izturīgas sijas, kas palīdz veikt vislabāko blietēšanu.
Diametrs: 16,5” / 420 mm, 8 sijas.
Diametrs: 21,3” / 540 mm, 11 sijas.
- Piespiedējveltnis ar zariem
Šis veltnis ir piemērots visu veidu augsnei. Tas veic blietēšanu, atstājot smalku augsnes kārtu sēklu līmenī. Speciālie tīrītāji atrodas tieši uz virsējā slāņa. Tas neļauj likvidēt zemes pikas arī slapjos apstākļos. Saglabājas augsnes kapilaritāte, kas veicina sēklu dīgšanas procesu.
Veltņa diametrs: 16,5, 19,7 un 21,7” / 420, 500 un 550 mm.
Zari ir rūdīti visā garumā.
Pieejami arī rūdīti tīrītāji.
- Piespiedējveltnis ar drupināšanas efektu
Zobi ir novietoti leņķī uz kreiso un uz labo pusi. Šis veltnis ir īpaši piemērots smagai, mālainai augsnei. Veltnis veic drupināšanu un blietēšanu dziļākos augsnes slāņos. Speciāli skrāpji neļauj zemei pielipt pie veltņa. Diametrs: 20,7” / 525 mm.
- Gredzenu piespiedējveltnis
Piespiedēja gredzeni abās pusēs ir aizvērti. To diametrs ir 21,7” / 550 mm. Uz katru darba platuma metru ir 8 gredzeni. Veltnis veido rievas, kas uzlabo ūdens uzsūkšanos un ļauj augsnei elpot. Lieliski piemērots akmeņainai, mitrai augsnei ar lielu daudzumu organisko atlieku. Augu atliekas paliek uz augsnes, kas pasargā to no izžūšanas.
- Prizmas formas piespiedējveltnis
Prizmas gredzenu atstatums ir 12,5 vai 15 cm. Veltnis lieliski tiek galā ar jebkādiem darba apstākļiem, tajā skaitā arī ar akmeņainu augsni un lielu daudzumu augu atlieku. Svītrveida reljefs uzlabo ūdens uzsūkšanās spēju un augsnes spēju elpot. To nodrošina minimālais atstatums starp gredzeniem.
- Gumijas piespiedējveltnis
Šis veltnis ir lieliski piemērots dažādiem augsnes apstākļiem. Īpaši piemērots lietošanai ar velkamajiem agregātiem, kur citu veltņu noslogojums ir tuvu robežai. Veltņa diametrs ir 23,03” / 585 mm. Tā īpašais profils ļauj veikt svītrveida blietēšanu.
ZARU VEIDI
- LION augsnes frēžu zari ir ievirzīti uz iekšu un novietoti leņķī virzienā uz aizmuguri. Tādā veidā augsnes virsējais slānis tiek intensīvi uzirdināts, kā arī tiek sadrupinātas neliela izmēra zemes pikas. Lielākā izmēra zemes pikas paliek zemākos slāņos.
- Zaru forma ir piemērota standarta apstrādei, netiešajai un tiešajai mulčēšanai.
- 0,71 x 12,6” / 18 x 320 mm biezie zari ir taisīti no rūdīta tērauda ar bora piejaukumu. Šie elementi tiek termiski apstrādāti.
- LION 302.12 zaru biezums ir 0,59 x 11,81” / 15 x 300 mm.
- Abi zari ir droši nostiprināti uz zaru balsta izvirzījuma. Divas līdzinošās tapas notur zarus centrālā pozīcijā. Tās tiek nostiprinātas ar speciālu skavu.
- Uz katra rotora ir nepieciešamas tikai divas skrūves. Tās var atskrūvēt, nebremzējot rotoru.
Quick-fix zari
Ātrs un stabils risinājums, kas pieejams papildus.
- Noņem fiksatorus.
- Noņem zarus.
- Uzliec jaunos zarus.
- Uzliec fiksatorus un darbs ir darīts!
- Pöttinger ir izveidojuši universālus zarus, kas piemēroti jebkādiem apstākļiem.
- Zarus var novietot taisnā leņķī pret zemi vai velkošā pozīcijā.
- Leņķī novietotie zari uzirdina augsni no apakšas, apstrādājot tikai augu atliekas, kas atrodas uz augsnes.
- Smalkais augsnes slānis atrodas galvenokārt sēklu līmenī. Lielās zemes pikas un augu atliekas paliek uz virsmas, kas pasargā augsni no erozijas.
Brošūra angļu valodā ir apskatāma šeit.
