POTTINGER sējmašīnas TERRASEM C
|

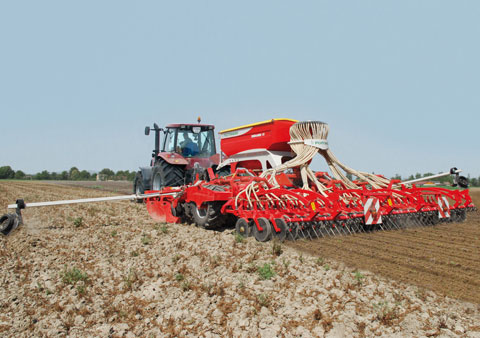

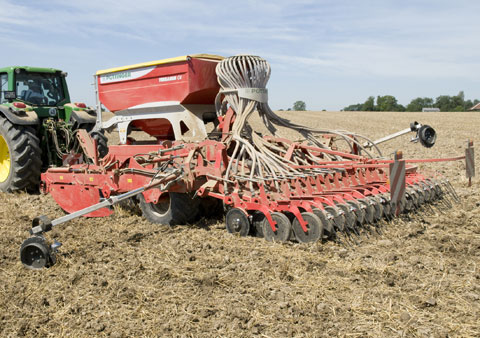

TERRASEM C4 ARTIS |
TERRASEM C4 ARTIS PLUS | TERRASEM C6 ARTIS |
TERRASEM C6 ARTIS PLUS |
|
| Darba platums | 4 m | 4 m | 6 m | 6 m |
| Transporta platums | 3 m | 3 m | 3 m | 3 m |
| Transporta augstums | 2,66 m | 2,66 m | 3 m | 3 m |
| Nepieciešamā jauda | 140 ZS | 140 ZS | 190 ZS | 190 ZS |
| Rindu skaits | 32 gab. | 32 gab. | 48 gab. | 48 gab. |
| Piespiedējriteņa diametrs | 380 mm | 380 mm | 380 mm | 380 mm |
| Sēklu tvertnes tilpums | 3000 l | 3000 l | 3000 l | 3000 l |
| Ventilatora eļļas caurplūde | 25 l | 25 l | 25 l | 25 l |
| Piespiedējriteņu skaits | 8 gab. | 8 gab. | 12 gab. | 12 gab. |
| Mērriteņa piedziņa | elektriskā | elektriskā | elektriskā | elektriskā |
| Svars ar DualDisc | 6430 kg | 6430 kg | 8780 kg | 8780 kg |
|

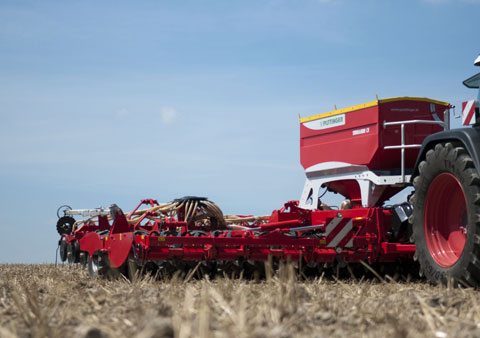

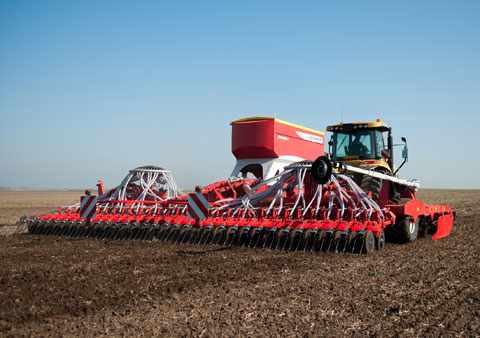

TERRASEM C8 ARTIS |
TERRASEM C8 ARTIS PLUS | TERRASEM C9 ARTIS |
TERRASEM C9 ARTIS PLUS |
|
| Darba platums | 8 m | 8 m | 9 m | 9 m |
| Transporta platums | 3 m | 3 m | 3 m | 3 m |
| Transporta augstums | 3,98 m | 3,98 m | 4,45 m | 4,45 m |
| Nepieciešamā jauda | 300 ZS | 300 ZS | 300 ZS | 300 ZS |
| Rindu skaits | 64 gab. | 64 gab. | 72 gab. | 72 gab. |
| Piespiedējriteņa diametrs | 380 mm | 380 mm | 380 mm | 380 mm |
| Sēklu tvertnes tilpums | 4000 l | 4000 l | 4000 l | 4000 l |
| Ventilatora eļļas caurplūde | 32 l | 32 l | 32 l | 32 l |
| Piespiedējriteņu skaits | 16 gab. | 16 gab. | 18 gab. | 18 gab. |
| Mērriteņa piedziņa | elektriskā | elektriskā | elektriskā | elektriskā |
| Svars ar DualDisc | 10950 kg | 10950 kg | 12280 kg | 12280 kg |
|

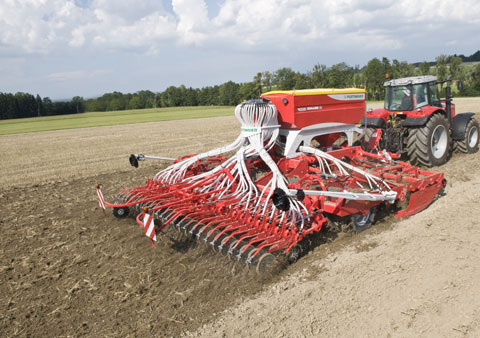

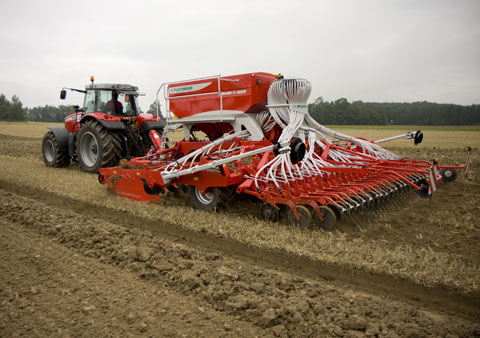

TERRASEM C4 FERTILIZER |
TERRASEM C6 FERTILIZER |
TERRASEM C8 FERTILIZER |
|
| Darba platums | 4 m | 6 m | 8 m |
| Transporta platums | 3 m | 3 m | 3 m |
| Transporta augstums | 2,8 m | 3 m | 3,96 m |
| Nepieciešamā jauda | 160 hp | 230 hp | 290 hp |
| Rindu atstatums | 12,5 cm | 12,5 cm | 12,5 cm |
| Rindu skaits | 32 pcs. | 48 pcs. | 64 pcs. |
| Piespiedējriteņa diametrs | 380 mm | 380 mm | 380 mm |
| Ventilatora eļļas caurplūde | 32 l | 32 l | 60 l |
| Piespiedējriteņu skaits | - | - | - |
| Minerālmēslošanas nažu skaits | 16 gab. | 24 gab. | 32 gab. |
| Minerālmēslošanas nažu skaits | 25 cm | 25 cm | 25 cm |
| Kombinētās tvertnes tilpums | 4000 l | 4000 l | 4000 l |
| Kombinētās tvertnes sadalītājs | 40:60 | 40:60 | 40:60 |
| Svars ar DualDisc | 7300 kg | 9880 kg | 13000 kg |
| Svars ar minerālmēslošanas nažiem | 450 kg | 624 kg | 850 kg |
STANDARTA APRĪKOJUMS
TERRASEM C
| Papildu sakabe | Apakšējā |
| Sakabes kategorija | II kat. / 2 III kat. / 3 |
| Riepas – profils | 425/55R17 |
| Lemešu veids | DualDisc |
| Hidrosavienojums | 1 x vienpusējais ar atgriezeniskās plūsmas līniju ventilatora piedziņai (IV kat. atgriezeniskā līnija) 1 x divpusējais ARTIS PLUS kontroles sistēmai 3 x divpusējie ARTIS kontroles sistēmai |
| Elektriskais savienojums | 1 x 7 kontaktligzdas apgaismojumam 1 x 2 Cobo ligzdas |
| Standarta aprīkojumā ietilpst | Instrumentu kaste un soma ar kalibrēšanas piederumiem Mērritenis 550 Mērritenis 14 |
TERRASEM C MINERĀLMĒSOTĀJS
| Papildu sakabe | Apakšējā |
| Sakabes kategorija | II kat. / 2 III kat. / 3 |
| Coulter type | Dual disc coulter |
| Hidrosavienojums | 1 x vienpusējais ventilatora piedziņai (IV kat. atgriezeniskā līnija) 1 x divpusējais ARTIS PLUS kontroles sistēmai 3 x divpusējie ARTIS kontroles sistēmai |
| Elektriskais savienojums | 1 x 7 kontaktligzdas apgaismojumam 1 x ISOBUS savienotājs |
| Mērriteņa piedziņa | elektriskā |
| Sēklu apjoma regulēšanas sistēma | elektriskā |
| Kulstīklas piedziņa | elektriskā |
| Minerālmēslojuma apjoma regulēšana | elektriskā |
| Standarta aprīkojumā ietilpst | Instrumentu kaste ar kalibrēšanas maisu Mērritenis 550 Mērritenis 14 Minerālmēslojuma mērritenis 762 |
TERRASEM DOZĒŠANAS SISTĒMA
TERRASEM C3 līdz C9 modeļi standartā ir aprīkoti izmantošanai ar traktoriem, kuros ir ISOBUS terminālis. Sēklu mērritenim ir elektroniska piedziņa. Attālums tiek mērīts ar radara sensoru vai traktora signālu. Ja traktors nav aprīkots ar ISOBUS termināli, sistēma atsevišķi var nodrošināt divas operatora termināļa funkcijas.
R3 līdz C6 modeļiem ir viena dozēšanas sistēma, bet C8 līdz C9 modeļiem ir divas.
- Mērriteni standarta vai smalkajām sēklām var ātri un vienkārši nomainīt, lai pielāgotos sēklu plūsmas apjomam.
- Reduktors nodrošina mērriteņa darbību atbilstošā ātruma diapazonā.
- Sēklu ritenim ir elektroniska piedziņa. No traktora tas tiek kontrolēts ar radara sensoru vai ISOBUS signālu.
- Neierobežota sēklu apjoma regulēšana no 0,6 kg līdz 350 kg uz katru hektāru. Regulēšana notiek no traktora.
- Automātiskā sēklu mērriteņa iedarbināšana ar iepriekšēju sagatavošanu. Nodrošina tūlītēju sēklu apjoma regulēšanu.
- Vienkārši veicama kalibrēšana, parocīgs savākšanas maiss. Kalibrēšanas vārstu regulē sensori.
- Izejas atvere ir veidota tā, lai varētu pilnībā iztukšot sēklu tvertni.
Ventilators un izkliedēšanas galvas
Liels gaisa apjoms un minimāls gaisa plūsmas ātrums pasargā sēklas no bojājumiem un no minerālmēslojuma kārtas noberšanās. Precīzās izsējas sistēma apvienojumā ar lielā izmēra izkliedēšanas galvām veic precīzu un vienmērīgu sēklu izsēju, kas nodrošina bagātīgu ražu, kā arī palielina ienākumus no gūtās ražas.
- Lielā izmēra ventilatoram ir hidrauliska piedziņa, kā arī tas nodrošina liela apjoma gaisa plūsmu vidējā ātruma kategorijā. Tas nozīmē, ka darba laikā tiek ievērojami samazināts trokšņa līmenis.
- Lielais gaisa apjoms spēj izmainīt ventilatora ātrumu, neietekmējot sēklu mērriteņa darbību.
- R3 / R4 / C4 / C6 modeļiem ir viena izkliedēšanas galva ar 48 izvadiem. C8 / C9 modeļiem ir divas izkliedēšanas galvas ar attiecīgi 32 / 35 izvadiem. Sēklu uz izkliedētāja galvu tiek novadīta pa speciālu cauruli, kas veicina vienmērīgu sēklu izsēju.
- Servo motors elektroniski atslēdz tehnoloģisko sliedi. Izkliedētāja vārsti uz vienas tehnoloģiskās sliedes var atslēgt līdz 3 sēklu rindām. Liekās sēklas tiek pa speciālo cauruli atgrieztas tvertnē. Attiecīgi tiek samazināts sēklu plūsmas apjoms. Sēklu ietaupījums ir līdz 6%.
- Ja nepieciešams, sēklu plūsmu var uzraudzīt ar optisko sensoru, kas tiek piemontēts pie katras rindas. Šī sistēma tiek aktivizēta, ja plūsmas apjoms ir mazāks nekā iestatītais apjoms. Operatora terminālī tiek parādīts, kura rinda ir nobloķēta.

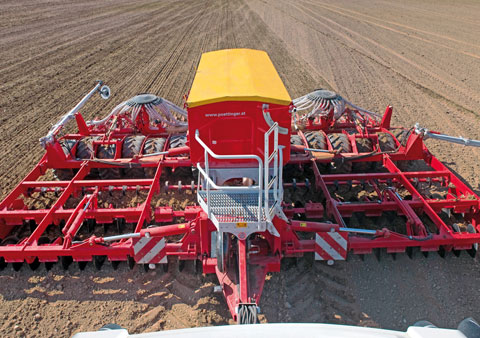

- TERRASEM C8 un C9 modeļiem abas izkliedēšanas galvas tiek automātiski hidrauliski ievilktas sējmašīnas salikšanas laikā.
TERRASEM DUAL-DISC SISTĒMA
DUAL-DISC sistēma novirza augu atliekas, tās neiespiežot augsnē. Apvienojumā ar iekšpusē esošo arkla naža cauruli, notiek vienmērīga, precīza sēklu izsēja.
Dubultie disku naži

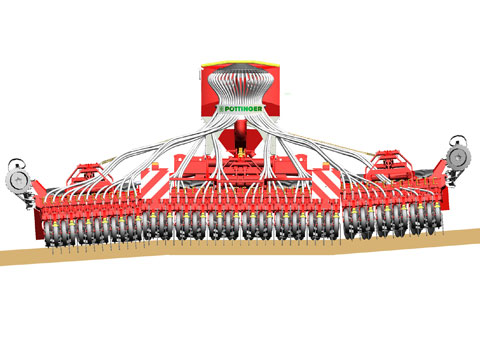

- Katrs nazis atrodas uz individuāla paralelograma, kas nodrošina izcilu augsnes kopēšanu.
- Visi naži aprīkoti ar piespiedējriteņiem, kas nodrošina vienotu izsējas dziļumu.
- Izsējas dziļums tiek regulēts centrāli. Nažu spiediena regulēšana notiek hidrauliski no 40 kg līdz 120 kg.
- Nažu gultņiem nav vajadzīga apkope. Gumijas amortizatori nodrošina maksimālo kustību brīvību.

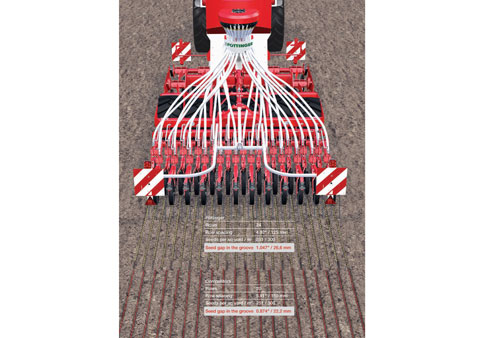

- Ir iespējams 125 mm rindu atstatums, ko nodrošina nobīdītais dizains.
Dubultie naži aprīkoti ar platiem piespiedējriteņiem.
- Precīza sēklu izsēja un dziļums.
- Centrālā dziļuma regulēšana.
TERRASEM OPERATORA ĒRTĪBAI
TERRASEM standartā ir aprīkots lietošanai ar traktoriem, kuros ir ISOBUS terminālis. Sēklu ritenim ir elektroniska piedziņa. Attāluma mērīšana notiek ar radara sensoru vai traktora signālu. Ja traktors nav aprīkots ar ISOBUS termināli, sistēma var nodrošināt divas operatora termināļa funkcijas.
ARTIS (savietojams ar ISOBUS)
- Mašīnas bez iepriekš iestatītām hidraulikas funkcijām.
- Funkcijas tiek aktivizētas pa tiešo ar traktora hidraulikas kontroles bloku.
Prasības: Vienpusējais savienojums ar atgriezenisko līniju vai slodzes uztveršanu ventilatora piedziņai.
Trīs divpusējie savienojumi:
- Darbību veikšanai pagriezienos: marķieris automātiski saliekas, kad tiek paceltas ecēšas un arkla nazis.
- Augsnes apstrādes dziļums: disku ecēšu darba dziļuma regulēšana.
- Manuāla funkciju izvēle ar 3-virzienu vārstiem: salikšana, manuālā marķiera vadība, naža spiediens.
ARTIS+ (savietojams ar ISOBUS)
- Mašīnas ar iepriekšnoteiktām elektrohidrauliskajām darbībām.
- Visas funkcijas (izņemot ventilatora piedziņu) kontrolē ar vadības bloku.
Prasības: vienpusējais savienojums ar atgriezenisko līniju vai slodzes uztveršanu ventilatora piedziņai; Divpusējais savienojums citām funkcijām.
Artis un Artis+ papildus ietilpst:
Sagatavošana, elektroniskā kalibrēšana, neierobežota sēklu plūsmas apjoma regulēšana, ventilatora un dozēšanas caurules uzraudzība, sēklu tvertnes uzpildes līmeņa uzraudzība, sēklu datu glabātuve.
